Understanding power supply modes and disconnection methods for NMT systems
Who is this article for?
Users who need to understand power supply modes.
No special access or permissions are required.
This article explains the power supply configurations and disconnection procedures for both fixed and mobile NMT systems, including mains, battery, and solar panel options.
Understanding fixed NMT power supply
Fixed NMT systems combine mains and battery power supplies.
Mains power specifications:

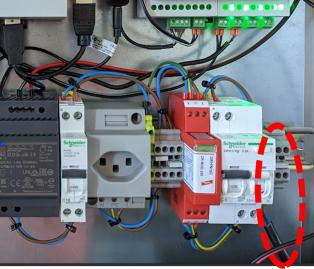

- RCBO circuit breaker located inside the cabinet
- Breaker switch located inside the cabinet
Battery power specifications:
- Voltage: 12-14.5V
- Maximum current: 3.15A

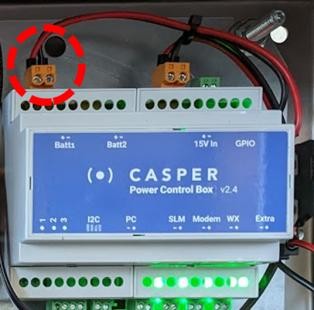

- Disconnection performed on the Power Control Box
Understanding mobile NMT power supply modes
Mobile NMT systems support two power supply modes: mains with battery, or solar panel with battery.

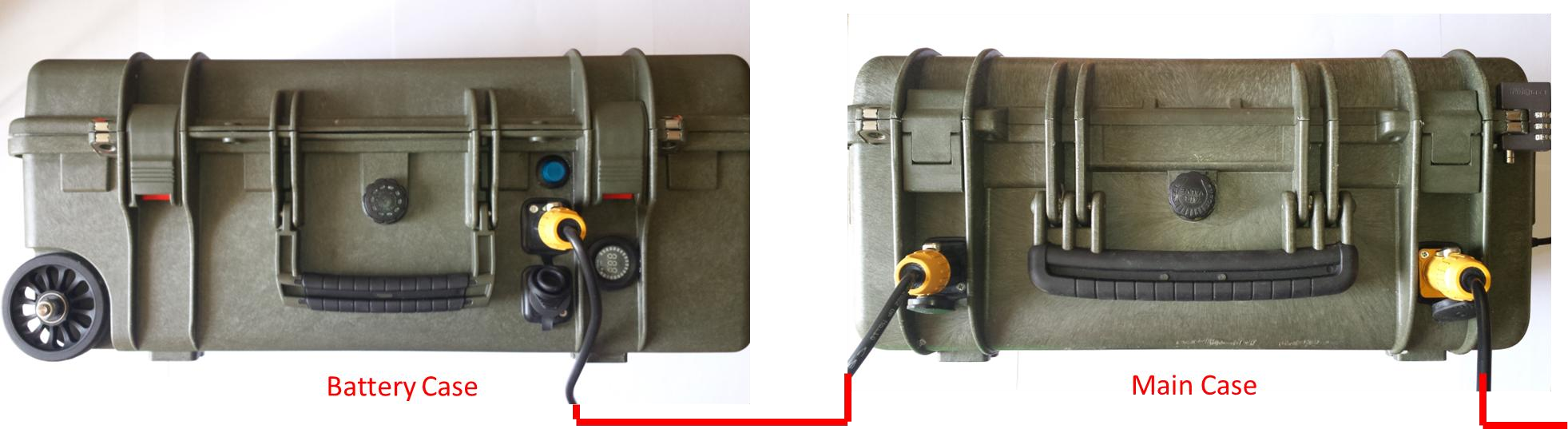

Mode 1: Mains and battery
Mains and battery power supplies can be combined or used independently.
Mains power specifications:

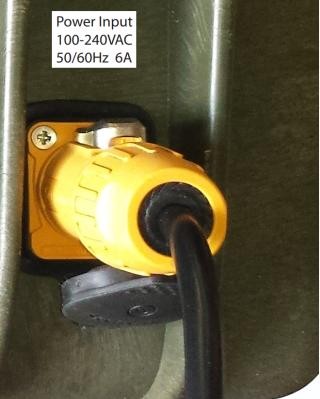

- Input on main case: 100-240V AC 50/60Hz, 6A
- MCBO circuit breaker located inside the main case
- Breaker switch located inside the main case
Battery power specifications:

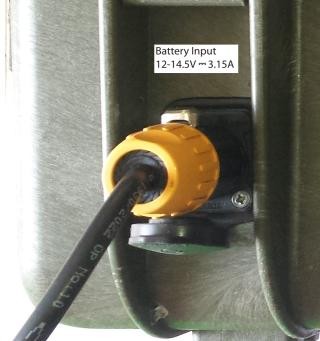

- Input on main case: 12-14.5V, 3.15A maximum
- Output on battery case: 12-14.5V, 10A maximum

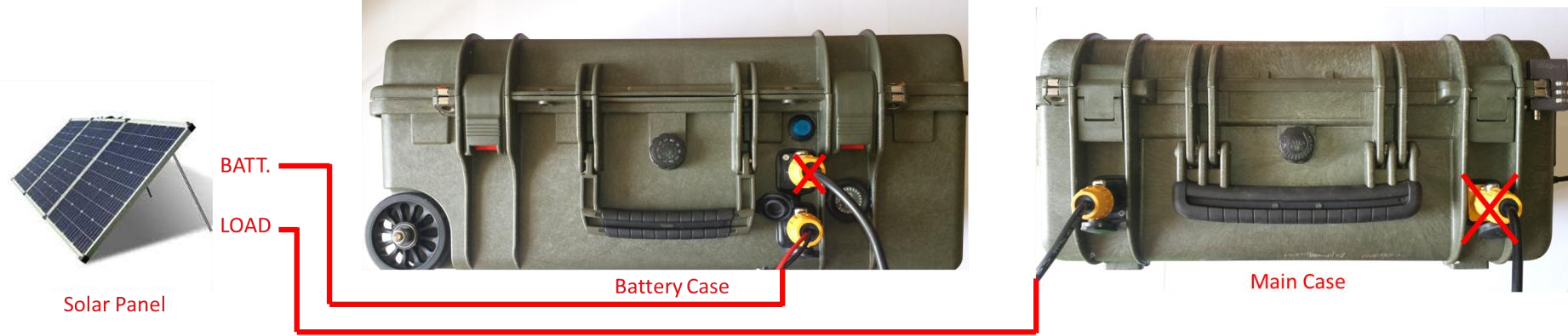

Mode 2: Solar panel and battery
Important: Only use solar panels approved by Ideagen.
Battery power specifications:
- Input on main case: 12-14.5V, 3.15A maximum

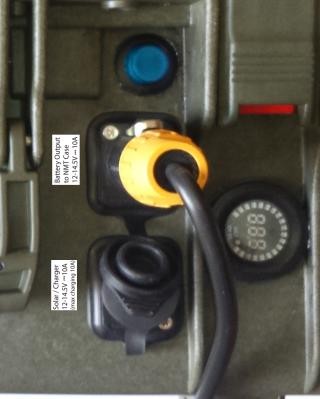

- Charger/solar panel input on battery case: 12-14.5V, 10A maximum
Replacing fuses in fixed NMT systems

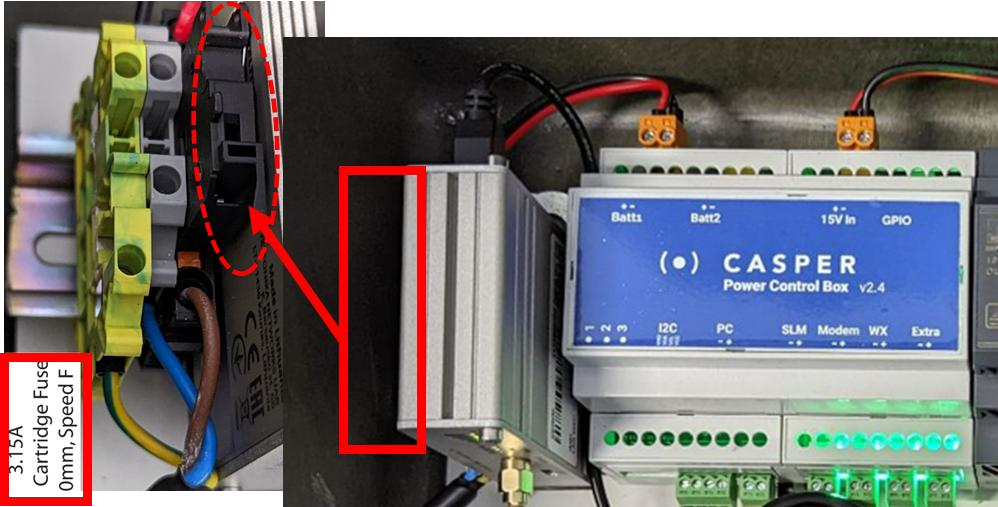

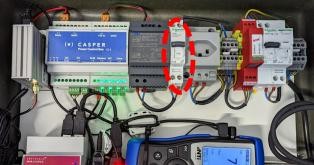

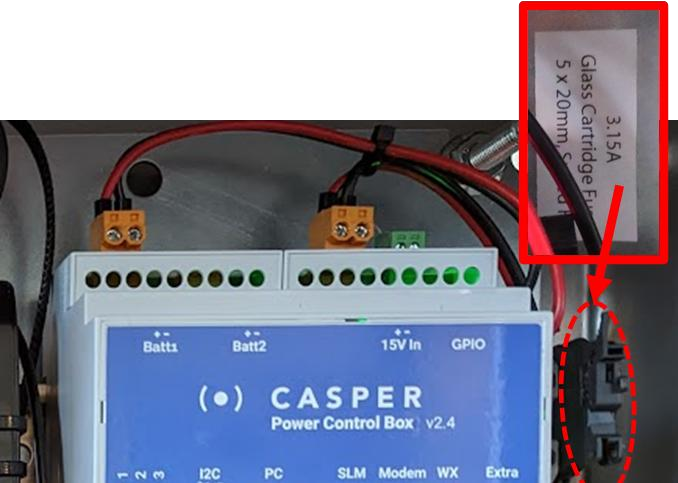

The battery power supply fuse in the cabinet is rated at 3.15A.

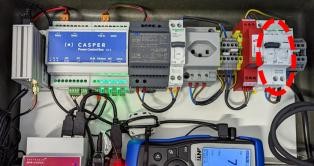

Caution: For safe replacement of the fuse, turn off the circuit breaker and disconnect the battery terminals.
Replacing fuses in mobile NMT systems
Mobile NMT systems contain multiple fuses that protect different components.
Battery power supply fuse in main case
The battery power supply fuse in the main case is rated at 3.15A.
Caution: For safe replacement of the fuse, disconnect the mains power supply cable and disconnect the battery power supply cable.

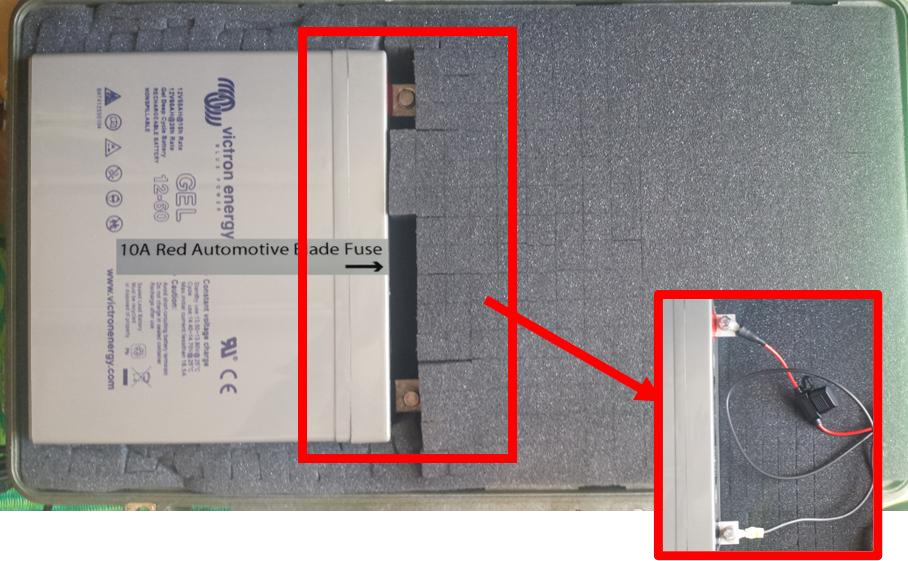

Battery protection fuse in battery case
The battery protection fuse in the battery case is rated at 10A.
Caution: For safe replacement of the fuse, disconnect the battery power supply cable.

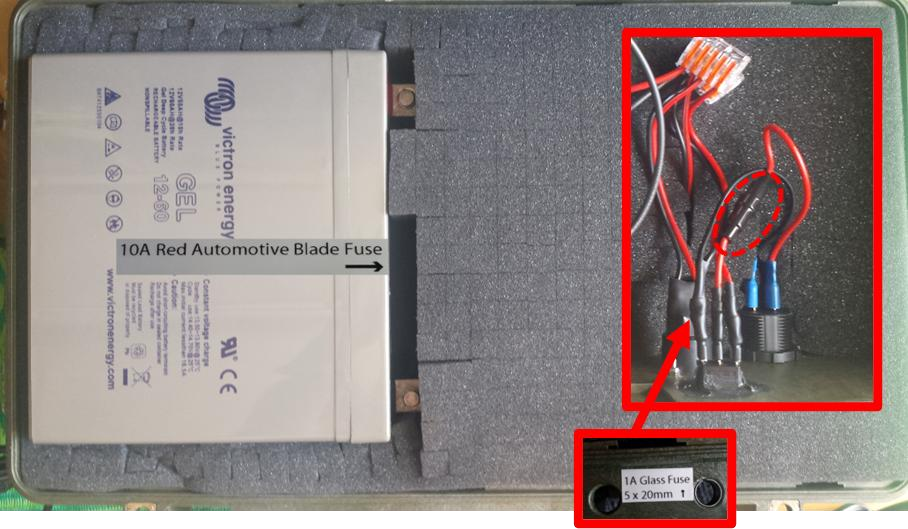

Voltage monitor protection fuse in battery case
The battery protection fuse that guards against voltage monitor short circuit risk in the battery case is rated at 1A.
Caution: For safe replacement of the fuse, disconnect the battery power supply cable.
