The Ideagen Noise Monitoring Terminal (NMT) is an autonomous outdoor system designed for aviation noise monitoring that delivers reliable real-time measurement data with minimal maintenance requirements.

---

Understanding the system description

The Ideagen NMT is specifically designed for aviation noise monitoring. It operates autonomously outdoors and delivers extremely reliable real-time measurement data with minimal maintenance over its long service life.

The system can be delivered and installed in several configurations: as a fixed NMT or mobile NMT, based on existing or new infrastructure, with various optional features including weather station, Automatic Dependent Surveillance-Broadcast (ADS-B) receiver, and solar power.

---

Reviewing key features

The Ideagen NMT provides:

• Continuous monitoring
• Fully automatic operation
• Remote configuration
• Self-troubleshooting that resolves many common problems automatically
• Health reporting
• Powerful and easy to use interface

---

Identifying versions and variants

The reference version is ARS-XL2-MOBILE.

Main variant:

ARS-XL2-FIXED

Available options:

• Additional battery
• Solar panel
Weather station
• ADS-B receiver

Note: Other variants exist involving alternative components but are not described in detail in the operating manual. Examples include alternative sound level meter models (NTi XL2 with class 2 microphone, Larson Davis 831C, Cirrus Galactus), weather station models (Maximet GMX240/GMX200, Windsonic WS60), and modem models (Teltonika RUT240 or 241).

---

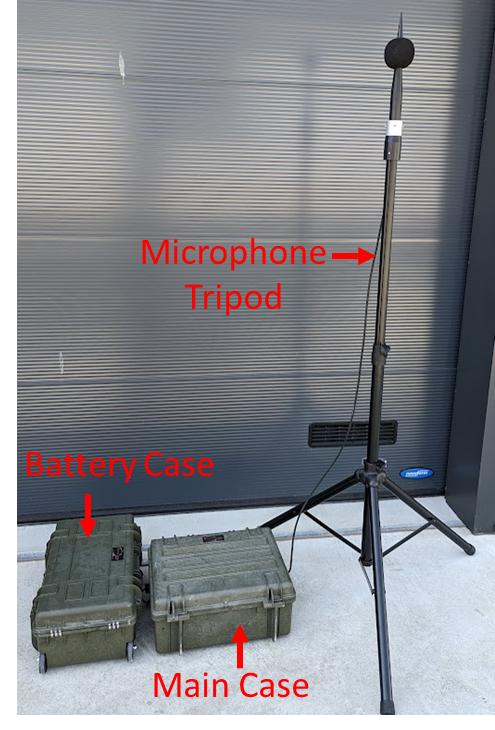

Understanding mobile NMT configuration

The mobile NMT consists of a main case containing the core system components.

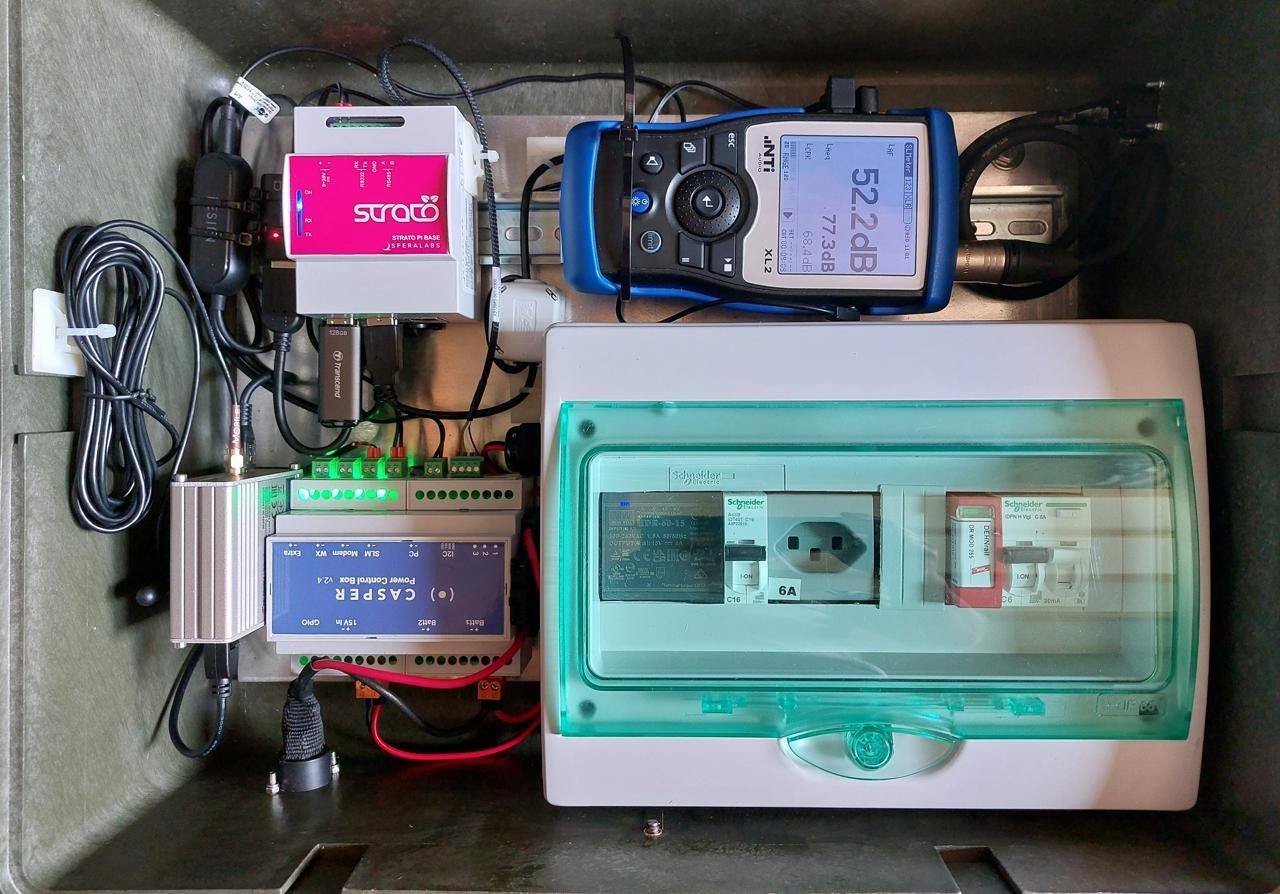

Main case overview:

Content overview:

---

Understanding fixed NMT configuration

The fixed NMT uses a cabinet-based configuration with various mast options.

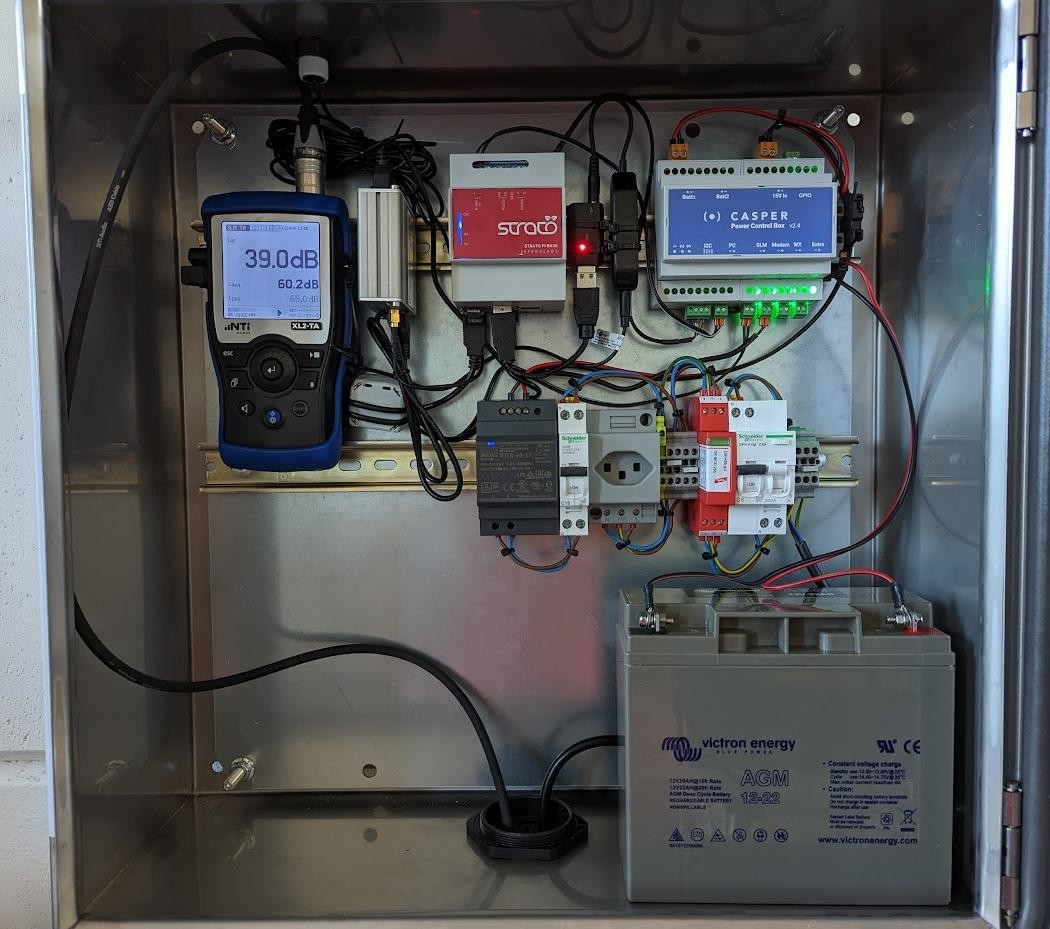

Fixed NMT cabinet content overview:

The system can be installed with different mast configurations:

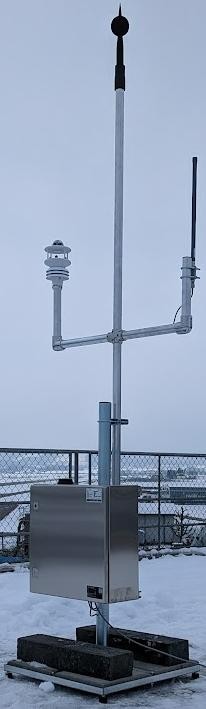

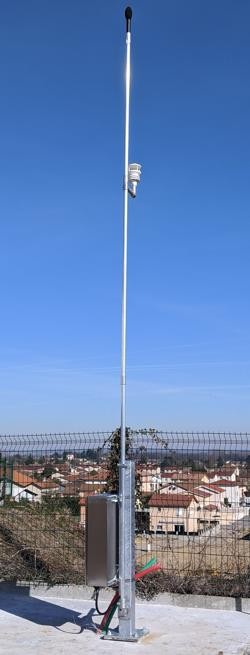

• Six-metre tiltable mast with microphone and weather station

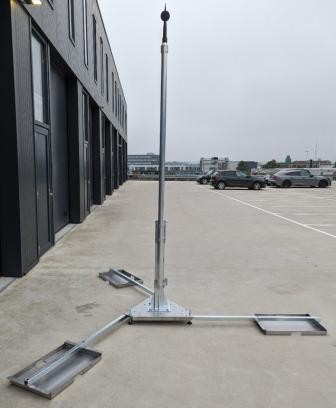

• Three-metre movable ballasted tiltable mast with microphone, weather station, and antenna for ADS-B receiver

---

Identifying suitable environments

The Ideagen NMT can be used in various environments:

• Residential areas
• Industrial areas
• Indoor locations
• Outdoor locations

---

Identifying equipment

The device can be identified using the information on the marking plate, which is permanently attached to one side of the cabinet or case.

---

Understanding key abbreviations

• NMT: Noise Monitoring Terminal
• SLM: Sound level meter
• PCB: Power Control Box
• WS or WD: Weather Station or Weather Data
• FW: Firmware

---

Understanding the operating principle

Each Ideagen NMT connects via internet to a remote server where the Ideagen Noise solution is installed.

Data flow process:

• Data is pushed from the NMT to the Ideagen server
• Based on configuration, the system logs noise levels, one-third octave bands, and audio, then sends data to the server at a configurable update rate (default five seconds)
• The NMT automatically tracks data sent, ensuring no gaps in data without manual downloads
• Once on the server, the Ideagen Noise software performs analysis, checks, and post-processing
• Alert messages are sent when needed, and daily status messages inform both customers and Ideagen staff about system health

---

Identifying main hardware components

Mobile NMT components:

• Main case
• Power supply cable for connection to mains

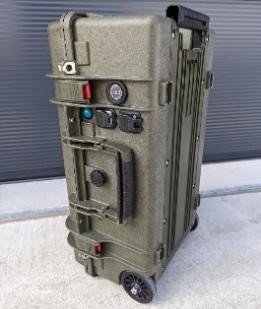

• Battery case

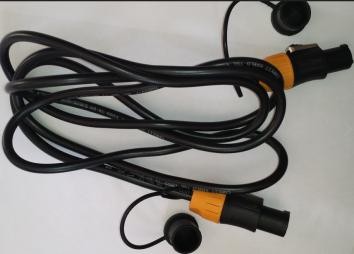

• Power supply cable for connection to battery
• Two-metre tripod

Fixed NMT components:

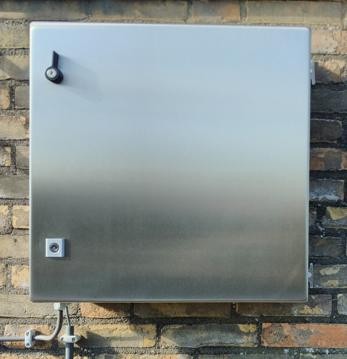

• Cabinet

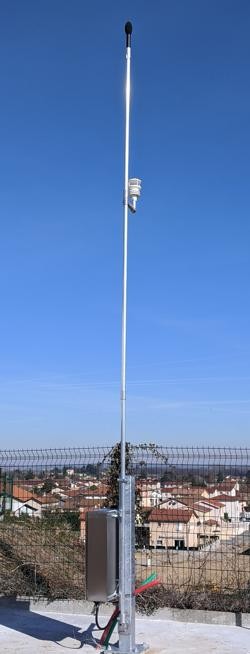

• Six-metre tiltable mast (example configuration)

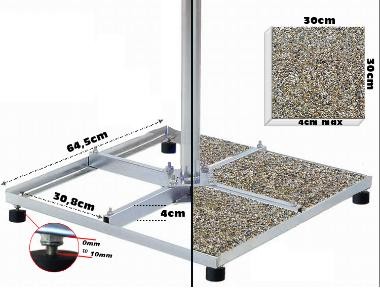

• Three-metre movable ballasted tiltable mast with 64.5 x 64.5 centimetre base (available with three stabilisers)

Acoustic components:

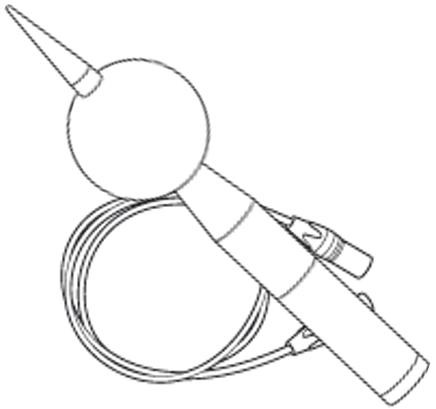

• Microphone with weather protection and cable (acoustic sensor)
• Sound calibrator (optional accessory serving as reference sound source)

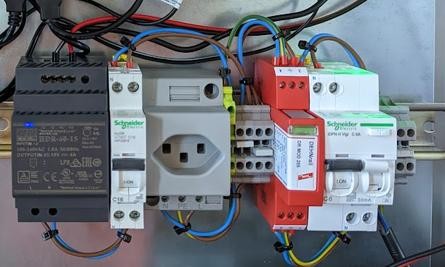

Power supply components:

• AC power supply components

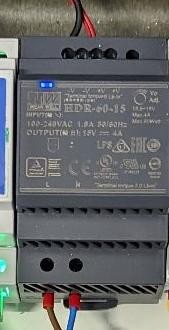

• AC-DC power supply converter

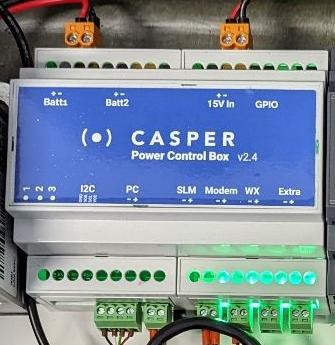

• PCB (Power Control Box) for power supply management

Data collection and processing:

• NMT Manager (StratoPi/NMT Data Collector) for data collection and recording from the SLM, audio converter, weather station (optional), ADS-B receiver (optional), plus synchronisation with central server through the modem and self-management of the system (troubleshooting, automatic watchdogs, power supply management through the PCB)
• SLM (Sound Level Meter) model NTi XL2, with variants including Larson Davis 831C and Cirrus Galactus

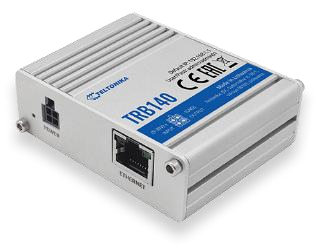

• 4G/LTE modem with antenna

Optional components:

• Weather station for measurement of local weather parameters (wind speed, wind direction, temperature, atmospheric pressure, humidity, precipitations)
• ADS-B receiver for recording ADS-B data (requires Ideagen to activate a service on the NMT Manager)

---

Understanding main software components

NMT Manager embedded software:

Linux-based software that manages the system.

Note: Prior to 2025, only 'c2' versions were available. From 2025 onwards, a new 'c3' generation will be gradually introduced (initially limited to NTi XL2).

Mobile Maintenance App:

Server-based web application accessible via internet.

Local Mobile Maintenance App:

Local version of the Mobile Maintenance App for executing commands when a local connection to the StratoPi is established via an Ethernet cable on site. Only available with NMT Manager version 25031809 and higher.

---

Using the Mobile Maintenance App

The Mobile Maintenance App is accessible from any device connected to internet (laptop, smartphone, etc.) and allows you to remotely:

• Check and change settings
• Check the system log
• Launch maintenance commands
• Check live noise levels
• Listen to live audio

---

Removing SLM batteries

The batteries in the XL2 must be removed to allow the Power Control Box to power cycle the SLM when necessary.

Note: The same rule applies to the LD831C sound level meter.

Cet article fournit une vue d'ensemble complète du système Ideagen NMT (Noise Monitoring Terminal), y compris ses caractéristiques principales, ses configurations, ses composants matériels et logiciels, et les recommandations importantes pour son utilisation.

---

Comprendre la description du système

La NMT Ideagen (Noise Monitoring Terminal) est spécialement conçue pour la surveillance du bruit des aéronefs. Elle est destinée à fonctionner de manière autonome en extérieur et à fournir des données de mesure en temps réel particulièrement fiables. Elle ne nécessite que peu de maintenance au cours de sa longue durée de vie.

La NMT Ideagen peut être livrée et installée dans plusieurs configurations différentes, en tant que NMT fixe ou mobile, sur la base d'une infrastructure existante ou nouvelle, et avec diverses options (station météo, récepteur ADS-B, alimentation solaire). Toutes les options importantes sont décrites dans ce manuel d'utilisation.

---

Examiner les caractéristiques principales

Le système Ideagen NMT offre les caractéristiques suivantes :

• Mesure en continu
• Entièrement automatique
• Configuration à distance
• Autodépannage : résolution automatique de nombreux problèmes courants
• Rapports de fonctionnement
• Puissant et facile à utiliser

---

Identifier les versions et variantes

Version/Modèle de référence : ARS-XL2-MOBILE

Variantes : ARS-XL2-FIXED

Options :

• Batterie supplémentaire
• Panneau solaire
• Station météo
• Récepteur ADS-B

Autres variantes : Il existe d'autres variantes, essentiellement concernant des composants alternatifs, mais elles ne sont pas décrites en détail dans le présent manuel d'utilisation.

Exemples de composants alternatifs :

• SLM model NTi XL2 with class 2 microphone (pas de calcheck avec ce modèle)
• SLM model Larson Davis 831C
• SLM model Cirrus Galactus
• Weather Station model Maximet GMX240/GMX200
• Weather Station model Windsonic WS60
• Modem model Teltonika RUT240 (or 241)

---

Comprendre la configuration NMT mobile

La NMT mobile se compose d'une valise principale contenant les composants essentiels du système.

Valise principale :

Aperçu du contenu :

---

Comprendre la configuration NMT fixe

La NMT fixe est installée dans un coffret et peut être montée sur différents types de mâts selon les besoins.

		Fixed NMT – Coffret : Aperçu du contenu
Mât inclinable de 6 m. Cet exemple comprend : Microphone Station météo	Mât inclinable lesté déplaçable de 3 m. Cet exemple comprend : Microphone Station météo Antenne pour récepteur ADS-B

---

Identifier les environnements appropriés

La NMT Ideagen est destinée à être utilisée dans différents types d'environnement :

• Zone résidentielle
• Zone industrielle
• Intérieur
• Extérieur

---

Identifier le matériel

L'appareil peut être identifié grâce aux informations fournies dans la plaque signalétique, fixée de façon permanente sur un côté du coffret ou de la valise.

---

Comprendre les abréviations principales

Les abréviations suivantes sont utilisées dans ce manuel :

• Station de mesure de bruit
• Sonomètre
• Boîtier de contrôle d'alimentation
• Station météo ou Données météo
• Logiciel embarqué

---

Comprendre le principe de fonctionnement

Chaque NMT Ideagen est connectée via Internet à un serveur distant où est installée la solution Ideagen Noise.

Les données sont poussées de la NMT vers le serveur Ideagen.

En fonction de la configuration des données à enregistrer (niveaux sonores, spectres 1/3 d'octave, audio) et des données à transmettre au serveur (généralement les niveaux 1 sec), les données sont envoyées au serveur à une fréquence de mise à jour configurable, avec une valeur par défaut de 5 secondes.

La NMT assure automatiquement le suivi des données envoyées.

---

Identifier les principaux composants matériels

Mobile NMT (station mobile) :

• Valise principale
• Câble d'alimentation secteur

	Mobile NMT : Valise batterie
	Mobile NMT (station mobile) : Câble d'alimentation par batterie
	Fixed NMT : Coffret
	Mobile NMT : Trépied 2 m
	Fixed NMT : Mât inclinable de 6 m (exemple)
	Fixed NMT : Mât de 3 m lesté déplaçable inclinable (base support) - 64,5 x 64,5 cm
	Fixed NMT : Mât de 3 m lesté déplaçable inclinable - Version à 3 stabilisateurs
	Microphone avec protection anti-intempérie et câble Rôle : capteur acoustique
	Calibreur acoustique (accessoire optionnel) Rôle : source sonore étalon
	Composants de l'alimentation AC
	Convertisseur AC-DC
	Boîtier de contrôle d'alimentation (PCB) Rôle : gestion de l'alimentation électrique
	NMT Manager (StratoPi / NMT Data Collector) Rôle : collecte et enregistrement des données provenant du SLM, du convertisseur audio, de la station météo (en option), du récepteur ADS-B (en option) + synchronisation avec le serveur central par le biais du modem + autogestion du système (dépannage, surveillance automatique, gestion de l'alimentation par le PCB)
	Sonomètre (SLM) Modèle : NTi XL2 Variantes : Larson Davis 831C Cirrus Galactus
	Modem 4G/LTE + antenne
	Station météo (option) Rôle : mesure des paramètres météorologiques locaux (vitesse et direction du vent, température, pression atmosphérique, humidité, précipitations)
	Récepteur ADS-B (option) Rôle : enregistrement des données ADS-B Note : Ideagen doit activer spécifiquement un service sur le NMT Manager.

---

Comprendre les principaux composants logiciels

Logiciel embarqué dans le NMT manager (sur base Linux)

Remarque : Avant 2025, seules les versions «c2» étaient disponibles. À partir de 2025, une nouvelle génération «c3» sera progressivement introduite (initialement limitée au NTi XL2).

Mobile Maintenance App : Application web hébergée sur le serveur central, accessible via internet. Voir section 2.12.

Local Mobile Maintenance App : Version locale de l'application Mobile Maintenance App, qui peut être utilisée pour exécuter des commandes lorsqu'une connexion locale au StratoPi est établie via un câble Ethernet. Disponible uniquement avec la version 25031809 et supérieure de NMT Manager.

---

Utiliser la Mobile Maintenance App

L'application de maintenance mobile est disponible à l'URL suivante :

https://xxx.Ideagen.aero/mobile où «xxx» est votre nom de sous-domaine spécifique

Par exemple : https://saf.Ideagen.aero/mobile

Accessible depuis n'importe quel appareil connecté à internet (ordinateur portable, smartphone), elle permet à distance de :

• Vérifier et modifier les paramètres
• Vérifier le journal du système
• Lancer des commandes de maintenance
• Vérifier les niveaux de bruit en direct
• Écouter l'audio en direct

---

Retirer les piles du SLM

Important : Les piles du XL2 doivent être retirées pour permettre au Power Control Box de réinitialiser l'alimentation si nécessaire.

This article provides a comprehensive overview of the Ideagen NMT (Noise Monitoring Terminal), a specialized system designed for aircraft noise monitoring that operates autonomously outdoors and delivers highly reliable real-time measurement data.

---

Understanding the system description

Der Ideagen NMT (Noise Monitoring Terminal) wurde speziell für die Fluglärmüberwachung entwickelt. Er ist für den autonomen Betrieb im Freien vorgesehen und liefert äußerst zuverlässige Echtzeit-Messdaten. Während seiner langen Lebensdauer erfordert er nur wenig Wartung.

Das Ideagen NMT kann in verschiedenen Ausführungen geliefert und installiert werden, als festes NMT oder mobiles NMT, basierend auf einer bestehenden oder neuen Infrastruktur und mit verschiedenen optionalen Funktionen (Wetterstation, ADS-B-Empfänger, Solarstrom, ...). Alle relevanten Optionen sind in dieser Bedienungsanleitung beschrieben.

---

Reviewing key features

Das Ideagen NMT bietet folgende Hauptmerkmale:

• Kontinuierliche Überwachung
• Vollautomatisch
• Fernkonfiguration
• Selbstständige Fehlerbehebung: Behebt viele häufige Probleme automatisch
• Statusbericht
• Leistungsstark und einfach zu bedienen

---

Identifying versions and variants

Referenzversion/-modell: ARS-XL2-MOBILE

Varianten: ARS-XL2-FIXED

Optionen:

• Zusätzliche Batterie
• Solarpanel
• Wetterstation
• ADS-B-Empfänger

Andere Varianten: Es gibt noch weitere Varianten, die sich hauptsächlich auf alternative Komponenten beziehen, aber in dieser Bedienungsanleitung nicht ausführlich beschrieben werden.

Beispiele für alternative Komponenten:

• SLM model NTi XL2 with class 2 microphone (kein Calcheck mit diesem Modell)
• SLM model Larson Davis 831C
• SLM model Cirrus Galactus
• Weather Station model Maximet GMX240/GMX200
• Weather Station model Windsonic WS60
• Modem model Teltonika RUT240 (or 241)

---

Understanding mobile NMT configuration

Das mobile NMT besteht aus einem Hauptschrank mit verschiedenen Komponenten.

Hauptschrank - Übersicht der Inhalte:

---

Understanding fixed NMT configuration

Das feste NMT wird in einem Kabinett installiert und kann mit verschiedenen Masttypen ausgestattet werden.

Fixed NMT – Kabinett - Übersicht der Inhalte:

Beispiele für Mastinstallationen:

6m Tiltable mast: Dieses Beispiel umfasst:

• Mikrofon
• Wetterstation

3m Movable ballasted tiltable mast: Dieses Beispiel umfasst:

• Mikrofon
• Wetterstation
• Antenne für ADS-B-Empfänger

---

Identifying suitable environments

Das Ideagen NMT ist für den Einsatz in verschiedenen Umgebungen vorgesehen:

• Wohngebiet
• Industrielle Umgebung
• Innenbereich
• Im Freien

---

Identifying equipment

Das Equipment kann anhand der Angaben auf dem Typenschild identifiziert werden, welches an einer Seite des Gehäuses angebracht ist.

---

Understanding key abbreviations

Die folgenden Abkürzungen werden in dieser Dokumentation verwendet:

• Lärmmessstation
• Schallpegelmesser
• Kontrollgerät für Spannungsversorgung
• Wetterstation oder Wetterdaten
• Firmware

---

Understanding the operating principle

Jedes Ideagen NMT ist über das Internet mit einem Remote-Server verbunden, auf dem die Ideagen Noise-Lösung installiert ist.

Die Daten werden vom NMT an den Ideagen-Server übertragen. Basierend auf der Konfiguration der zu protokollierenden Messwerte (Lärmpegel, 1/3-Oktavbänder, Audio) und der an den Server zu übermittelnden Daten (typischerweise 1-Sekunden-Pegel), werden diese mit einer konfigurierbaren Aktualisierungsrate an den Server gesendet, wobei der Standardwert 5 Sekunden beträgt.

Das NMT überwacht die übermittelten Inhalte automatisch, so dass nie eine Lücke in den Daten entsteht und kein manueller Download erforderlich ist. Sobald die Daten auf dem Server sind, führt die Ideagen Noise-Software die Analyse, Kontrollen und Nachbearbeitung durch.

Bei Bedarf werden Alarmmeldungen gesendet. Jeden Tag wird eine Statusmeldung gesendet, um den Kunden und das Ideagen-Personal über den Zustand des Systems zu informieren.

---

Identifying main hardware components

Mobile NMT - Hauptschrank:

Mobile NMT - Batteriekoffer:

Mobile NMT - Stromversorgungskabel für den Anschluss an die Batterie:

Fixed NMT - Schrank:

Mobile NMT - 2m-Stativ:

Fixed NMT - Kippbarer 6m-Mast (Beispiel):

Fixed NMT - 3m Beweglicher, kippbarer Ballastmast (Stützbasis) - 64.5x64.5 cm:

Fixed NMT - 3m Beweglicher, kippbarer Ballastmast - Version mit 3 Stabilisatoren:

Mikrofon mit Wetterschutz und Kabel: Rolle: akustischer Sensor

Schallkalibrator (optionales Zubehör): Rolle: Referenzschallquelle

AC-Netzteilkomponenten:

AC-DC-Netzgerät:

PCB (Kontrollgerät für Spannungsversorgung): Rolle: Stromversorgungsmanagement

NMT Manager (StratoPi / NMT Data Collector): Rolle: Datenerfassung und -aufzeichnung vom SLM, Audiowandler, Wetterstation (optional), ADS-B-Empfänger (optional) + Synchronisierung mit dem zentralen Server über das Modem + Selbstverwaltung des Systems (Fehlersuche, automatische Überwachungsfunktionen, Verwaltung der Stromversorgung über die Leiterplatte)

SLM (Schallpegelmesser) - Modell: NTi XL2

Varianten:

• Larson Davis 831C
• Cirrus Galactus

4G/LTE-Modem + Antenne:

Wetterstation (Option): Rolle: Messung lokaler Wetterparameter (Windgeschwindigkeit, Windrichtung, Temperatur, Luftdruck, Luftfeuchtigkeit, Niederschläge)

ADS-B-Empfänger (Option): Rolle: Aufzeichnung von ADS-B-Daten

Hinweis: Ideagen muss speziell einen Dienst auf dem NMT Manager aktivieren.

---

Understanding main software components

Im NMT-Manager integrierte Software (Linux-based):

Hinweis: Vor 2025 waren nur „c2”-Versionen verfügbar. Ab 2025 wird schrittweise eine neue „c3”-Generation eingeführt (zunächst beschränkt auf NTi XL2).

Mobile App: Serverbasierte Webanwendung, zugänglich über das Internet. Siehe Abschnitt 2.12

Local Mobile Maintenance App: Lokale Version der Mobile Maintenance App, mit der Befehle ausgeführt werden können, wenn eine lokale Verbindung zum StratoPi über ein Ethernet-Kabel besteht. Nur verfügbar mit NMT Manager Version 25031809 und höher. Siehe Abschnitt 0

---

Using the Mobile Maintenance App

Die Mobile Maintenance App ist unter der folgenden URL verfügbar:

Von jedem Gerät mit Internetanschluss (Laptop, Smartphone, ...) aus zugänglich, erlaubt es, aus der Ferne:

• Die Einstellungen zu überprüfen und zu ändern
• Das Systemprotokoll zu überprüfen
• Einige Wartungsbefehle zu starten
• Live-Lärmpegel zu überprüfen
• Live-Audio anzuhören
• Usw.

---

Removing SLM batteries

Die Batterie des Schallpegelmesser XL2 muss entfernt werden, damit der Power Manager die Versorgung übernehmen und steuern kann.
